氣動不銹鋼截止閥  閥門型號：J641W，J641H，J641Y  通徑規格：DN50～DN300

結構形式：直通式  閥體材質：鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼  公稱壓力：PN16-PN160

適用溫度：-29℃-550℃  應用范圍：環保、石油、化工、電力行業等  產品特點：?jiǎn)㈤]行程短，速度快，密封可靠，操作方便、靈活

一、氣動不銹鋼截止閥  概述：

 氣動不銹鋼截止閥J641W具有啟閉行程短，速度快，密封可靠，啟閉靜態等特點，主要由法蘭不銹鋼截止閥、氣動執行器和其它氣源附件等組成，是一種依靠氣源驅動來啟閉閥門的自控系統，借助壓縮空氣可實現遠距離、集中控制，氣動截止閥的開關速度較快，所以通常用在適用頻率高且要求開關時間較快的場合，或者不適宜人工控制的特殊工況空間中，特別適合用在使用場所內沒有電源驅動源的工藝管道中。

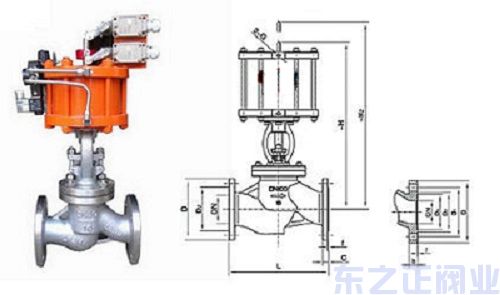

                               氣動不銹鋼截止閥結構圖

二、氣動不銹鋼截止閥  優點：

1、操作方便、靈活，結構簡單、制造和維護方便；

2、工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。

3、閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。

三、氣動不銹鋼截止閥  技術參數：

四、氣動不銹鋼截止閥  原理：

 氣動截止閥氣動控制裝置的氣缸依作用方式可分單作用和雙作用兩種。單作用帶復位圓柱彈簧，具有失氣自動復位功能。即失氣時氣缸活塞(或膜片)在彈簧作用下，驅動氣缸推桿回復到氣缸初始位置(行程的原始位置)。雙作用氣缸無復位彈簧，推桿進退須依靠變換氣缸氣源的進出口位置。氣源從活塞上腔進時，推桿向下運動。氣源從活塞下腔進時，推桿向上運動。
