氣動三片式球閥 閥門型號：Q611F，Q611H 通徑規格：DN15～DN100
結構形式：浮動直通式 閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN10、PN16、PN25、PN40、PN64 適用溫度：-40～425℃
應用范圍：蒸汽、氣體、液體、油品、腐蝕性介質
產品特點：體積小，密封可靠，使用壽命長，拆裝簡單，維修方便
一、氣動三片式球閥 概述：
氣動三片式球閥是由三片式球閥與氣動執行器連接組成，采用三段式結構，由左右兩片閥體與中間閥體組成，再用螺栓連接成一體，具有拆裝簡單維修方便等優點。氣動三片式球閥根據作用形式分為雙作用和單作用，單作用形式具有彈簧復位功能，可在遇到故障或沒有氣源時，自動歸位到開啟或關閉的狀態。氣動三片式球閥通過壓縮空氣為動力源，帶動閥芯做0-90度的來回轉動，即可實現對閥門的開關動作，在各個行業得到廣泛應用，是常見的控制閥門。
二、氣動三片式球閥 優點：
1，采用三段式閥體，螺紋連接，結構緊湊，重量輕，從高真空至高壓力都可應用。
2，外形小巧，節約安裝空間，特別適用于機械體積小空間狹窄的工況當中。
3，螺紋三片式氣動球閥密封可靠，使用壽命長，開關動作迅速，檢修起來方便，易拆裝。
三、氣動三片式球閥 零件材料：
氣動三片式球閥零件材料： 左右：閥體 WCB、CF8、CF8M、CF3M 閥座：PEFE、PPL、304、316 球體：WCB、CF8、CF8M、CF3M 密封圈：聚四氟乙烯、金屬硬密封 中閥體：WCB、CF8、CF8M、CF3M 閥桿：2Cr13304、316、316L 填料壓蓋：WCB、CF8、CF8M、CF3M 可選附件：限位開關、定位器、電磁閥、減壓閥 |

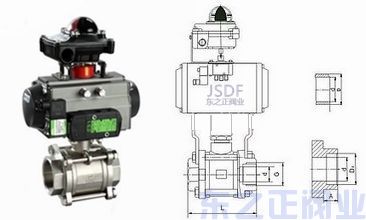

氣動三片式球閥結構圖 |
四、氣動三片式球閥 技術參數：
公稱通徑 | DN15～DN100(mm) |
公稱壓力 | PN1.0、1.6、2.5、4.0、6.4MPa |
連接方式 | 內螺紋 |
氣源驅動 | 壓縮空氣4-6bar(可帶手輪) |
溫度范圍 | 軟密封:-30～180℃；硬密封:-40～425℃ |
閥體結構 | 三片式球閥（開度可選） |
密封材料 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H） |
適用介質 | 氣體、液體、油類、腐蝕性介質等 |
閥體材質 | 開關模式（開關兩位控制），調節型（4-20mA信號） |
五、氣動三片式球閥與氣動一片式球閥、氣動二片式球閥的區別：
一片式球閥是一體式的，由一個塞頭將球體固定，屬于整體式的閥體,常用于小尺寸的閥門。
二片式球閥為兩部分組成，由兩片閥體夾住球體固定的，維修相對復雜，中間的螺絲松緊度很關鍵，關系到是否泄露的可能。
三片式球閥由左右兩片閥體與中間閥體組成，再由兩邊帶頸法蘭夾住，其壓力比其他兩種球閥承受的壓力要高些。
一般情況下內絲球閥多用一片式或三片式，而三片式球閥一般多為精鑄閥門，二片式多用于法蘭閥門。
